PROTECTOR DE CADENA

 PROTECTOR DE CADENA.

Deslizador de cadena. Hueso de cadena.

De manera artesanal se puede crear un protector de cadena. Se puede crear de MIL Lineas, un tipo de suela de zapato que la venden en peleterías, también del cachete de alguna llanta usada, funciona bien con fajas de tiempo de carro usadas, y en este caso de la imagen de faja de molino.

DE FAJA DE MOLINO

DE FAJA DE TIEMPO DE VEHÍCULO

PALANCA DE CAMBIOS

Marca VINI 125Z

Hules de Masa DAMPERS

 Hules de Masa DAMPERS

 Gomas Dumper Honda Invicta, CBF150

Consejo: mandarlos a hacer de hule de llanta de tractor, 1 milímetro más grande,

para que cace ajustado, Mercado terminal zona 4 Por donde venden repuestos de

camiones, alli en las esquinas, hay trabajadores artesanales con bloques de hule y te

los crean en el ratito.



















RODAMIENTOS, COJINETES



Rodamientos o Cojinetes

RODAMIENTOS (cojinetes) VARIOS

             Eje delantero:  2 Unidades 6201

             Eje trasero: 2 rodamientos 6302 para la masa

             1 rodamiento 6204 para el porta catalina o porta corona

             Del poste de dirección: 2 rodamientos  320005X Estos los entras en

 ROCASA Tel: 502-24618840 ventas@rocasagt.com

ROCASA ZONA 9  6 avenida 8-72

Tel: 502-24618800 Aguilar Batres 16-03 Zona 12

Rodamientos o de Cigueñal

Compatibles con la moto XR250 TORNADO

Nota, las medidas externas e internas son las mismas, la diferencia es que las esferas son menos y el cuerpo de metal es mas grueso, pero las medias que nos interesas son las mismas externas e internas.



Retenedores

Reten de la pata de cambios medida 14-28-7

Reten de barra telescópica: medida del retén grande intermedio 37-50.3-13







Sudaderas

Este es el diseño de nuestras sudaderas



Neblineras



Diagrama para neblinera.

Créditos para Hermanos de la República de Chile.

https://tekken250.cl/2018/02/05/como-instalar-un-relay-en-la-tekken-250/





Arnés, cajuela baul defensas



Arnés, cajuela baúl defensas







Llantas y Aros



Aros y llantas

Medidas delanteras doble propósito: 110/90-17

 presión recomendada asfalto: 29 psi

 Medidas traseras:    doble propósito : 130/80-17

presión recomendada asfalto 31 psi

Se recomienda un andar cuidadoso con las cubiertas o neumáticos originales,

su compuesto es muy duro y derrapan, más en la lluvia; de preferencia reemplazarlos

por otros más suaves.



llantas sugerencias

Monoshock.

 CULUMPIO de Monoshock.

 El columpio del monoshock Llevará:

• 3 rodamientos  hk1718

• 1 rodamiento hk2020

• 4 retenes 17x24x5

• 2 retenes 20x26x5

•


• La bieleta del monoshock llevará:

• 2 rodamientos hk1718

• 2 retenes 17x24x5

• en este siguiente link, están las medidas y fotos del CULUMPIO,

  Numero de rodamientos



  Mucha
  Los cojinetes
  Se acuerdan
  Del columpio??
  El hk2020
  Lo venden en 60 quetzales
  2 avenida 17-69 de la zona 12, edificio irisa

  Teléfono: 2502 9300 (no es propaganda, solo ayuda)



  Avenida petapa 12-69 zona 12
  PBX:2208-1414

  Horarios:
  Lunes a Viernes :07:00-17:30
  Sábado: 07:00 - 12:30
  Domingo: cerrado









Relación Cadena Piñon Sprocket



Catalina, sprocket, splock, Cadena

Catalina, corona, sprocket o splock (según su país)

5.5 centro

5.5 entre pernos lineal paralela

7.75 pernos en diagonal

PRECAUCIÓN: Moto Nueva⁸apretarlos, se aflojan con los primeros usos

Cadena

Paso 520 de 118 eslabones y le corte 6 para que quedara de 112 si no estoy mal. de

Preferencia Marca DID pero hay también marca VINI. Lubricante de cadena  Motul OFFROAD

Piñon de Ataque

Compatible con la CRF-230, XR200

Dampers o Hules de masa

Compatible con la 250 twister, INVICTA⁸





Cable de acelerador

: HONDA CGL12 97 cm de largo

Frenos

Frenos

Caliper o Mordaza Delantera cb250 twister y cb190

Caliper o Mordaza Trasera Honda CB190

Pastillas de freno Delantero:Honda Invicta; unicorn, CBR125; CBF125

Pastillas de freno trasero: cb150, Honda Invicta, cbr125, crf250

(queda pendiente comprobar las de la gixxer)

Bomba de Freno

xr250 año 2000 o universal



Disco de Freno

Disco de Freno Trasero,

Como es un tema muy comun aumentare las imagenes. Esta Agotado en Agencia

La adaptación que hizo un compañero fue, adaptar el disco trasero de la

Freedom FXR 150 Que distribuye CADISA

Este disco trae 4 agujeros, pero con la medida del disco original y en un torno le

perforaron los 5 agujeros ojo no olviden pedir el biselado o rebaje de cada agujero

como  el original  para que no queden la cabezas de los tornillos hexagonales originales

 afuera, eso evitará que la cabeza de los tornillos rocen con la base del caliper o mordaza…

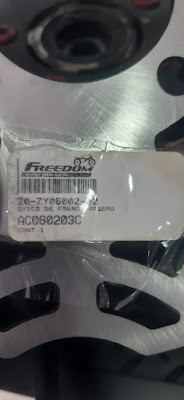

 freedom y cotize el disco de la FXR cc150 (HAY QUE HACERLE 5 AGUJEROS)

ambien hay otro de FREEDOM CADISA

BEST 150

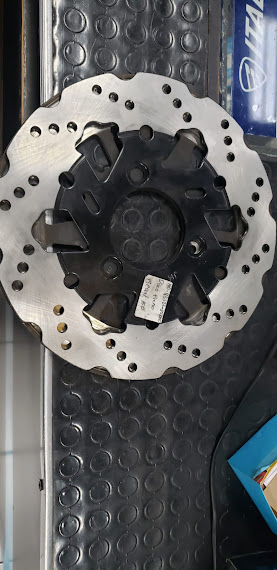

 el de la imagen es el disco de 4 agujeros que habría que mandar al torno a hacerle

llos 5 agujeros para que quede.



DISCO DE FRENO DELANTERO

PARA UNA TEKKEN 2010 compatible con PULSAR 180

SISTEMA ELECTRICO



Batería

Batería: de fabrica trae una de 7 amperios, se recomienda ponerle de 9 amperes o más

para un mejor arranque, las Bosch salen buenas comprobado en muchas motos;

solo debe eliminarse el separador plástico que trae en el espacio de la batería

y calza perfecto





CDI

CDI= Tornado 250  2381r / Y2114r

Honda Bros 125

Italika z250

Bujia

Bujias= D8EA convencional      DR8EIX  (Iridio)



Relay

No se ha encontrado Compatibilidades

  Cables sucios



diagrama electrico compatible







Aceite



Aceite de motor

Varilla de aceite: 14.7 cm de largo tapa con varilla.

  Aceite de motor 20w50 semi-sintetico,

Castrol Actevo 20w50 es que uso.

Usar si se puede liqui molly 20w50.

Según lo recomendado deben ser 1200ml, pero se ha comprobado que entre 1350 y 1400ml

 funciona a la perfección.

BARRAS

 PENDIENTE DE DATOS

Aceite de barras

Aceite utilizar 230ml de aceite 10w, como máximo 250 pero puede que quede

demasiado dura, también se puede utilizar 15w.
